GXPD2000G GIS局部放电在线监测装置
![](/uploads/2024/04/240401104647_a36ced8ef38bb9d52e5268633c652dc8.jpg)
GXPD2000G由GIS局放在线监测装置接收主机、外置特高频局放传感器(内置特高频局放传感器)、后台诊断系统三部分组成。产品采用高速工业级微处理器,提高分析监测能力,增加数据处理速度,电路增加抗干扰配置,在电力系统复杂环境中稳定运行。广泛应用于110KV及以上的高压配电室中GIS内部放电情况的监测。
产品功及方案选配:
产品功及方案选配:
1、产品功能
(1)传感器安装在GIS盆式绝缘子变径珐琅处,监测GIS内部局部放电情况,将数据通过射频线传至GIS局放在线监测装置接收主机。
(2)GIS局放接收主机将收到的放电数据进行缓冲,过滤,放大等处理后,通过网线将数据传至后台监测软件。
(3)后台监测软件以三维PRPD图谱形式直观显示接收的数据,包括放电次数,放电幅值等特征参数,达到实时监控GIS内部放电情况的目的。
2、搭配方案
(1)GIS局放在线监测装置接收主机+外置特高频局放传感器+局部放电在线监测系统
(2)GIS局放在线监测装置接收主机+内置特高频局放传感器+局部放电在线监测系统
产品技术参数:

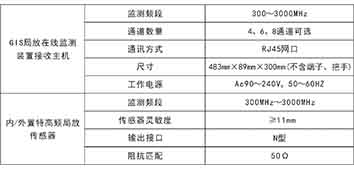

1、GIS局部放电在线监测装置技术参数
![](/uploads/tinymce/218/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E8%A1%A81.jpg?1711939596)

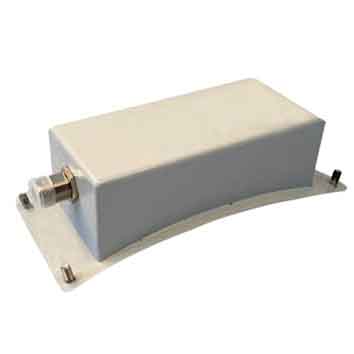

2、外置特高频传感器
产品技术参数:
1、GIS局部放电在线监测装置技术参数
![](/uploads/tinymce/218/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E8%A1%A81.jpg?1711939596)
2、外置特高频传感器
功能:实时监控传感器周围GIS发生局部放电时的特高频信号,将采信号传至GIS局放在线监测装置接收主机。
![](/uploads/tinymce/219/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE2.jpg?1711939757)
![](/uploads/tinymce/219/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE2.jpg?1711939757)

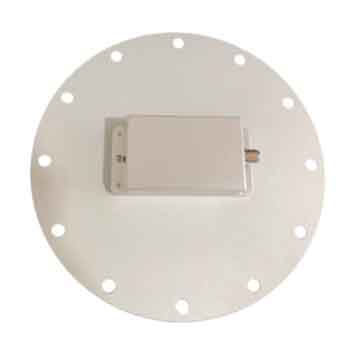

3、内置特高频局放传感器
功能:实时监控传感器检测部位的特高频信号状态,对设备内部特高频信号情况进行分析
![](/uploads/tinymce/220/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE3.jpg?1711939784)
![](/uploads/tinymce/220/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE3.jpg?1711939784)

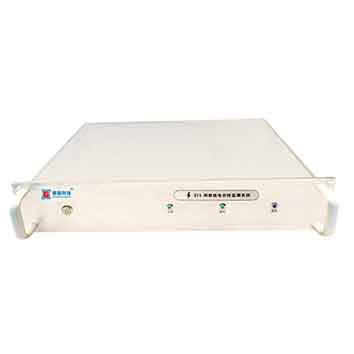

4、GIS局放在线监测装置接收主机
功能:接收传感器传送的特高频信号,对信号进行缓冲隔离、放大、滤波处理,通过传输接口将数据上传至后台诊断系统。
功能:接收传感器传送的特高频信号,对信号进行缓冲隔离、放大、滤波处理,通过传输接口将数据上传至后台诊断系统。
![](/uploads/tinymce/221/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE4.jpg?1711939816)

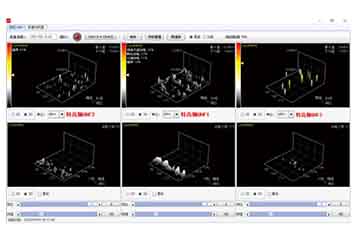

5、监测系统软件
功能:将接收的局部放电信号通过三维PRPD图谱形式直观显示,达到实时监控的目的,历史数据可查询,监测参数可设置。
安装方式:
![](/uploads/tinymce/222/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE5.jpg?1711939843)
1、GIS局放在线监测装置接收主机
(1)监测主机安装在二次室机柜,按照主机四角开孔位置,选择膨胀螺丝固定;监测主机上
安装滤波器,连接同轴电缆。

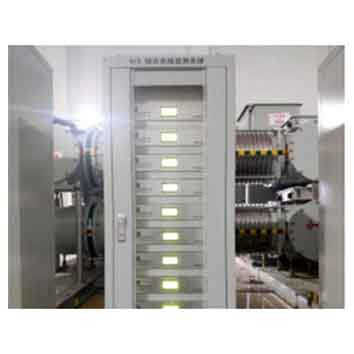

(2)监测主机安装于通讯柜内,组屏安装
![](/uploads/tinymce/223/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE6.jpg?1711939929)

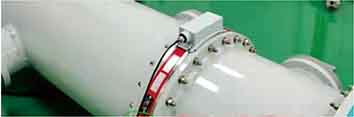

2、外置特高频局放传感器
传感器选择安装在绝缘子法兰浇注口,膨胀螺丝固定。

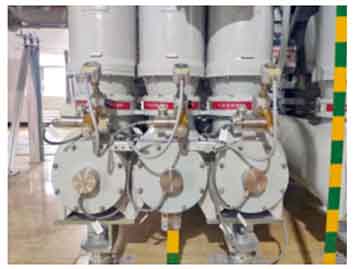

3、内置特高频局放传感器
![](/uploads/tinymce/225/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE8.jpg?1711939979)
![](/uploads/tinymce/224/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE7.jpg?1711939958)
![](/uploads/tinymce/225/original/GXPD2000G%E5%B1%80%E9%83%A8%E6%94%BE%E7%94%B5%E5%9C%A8%E7%BA%BF%E7%9B%91%E6%B5%8B%E8%A3%85%E7%BD%AE%E5%9B%BE8.jpg?1711939979)
